3D 지도 뷰에서 지리적 좌표계? 투영 좌표계?

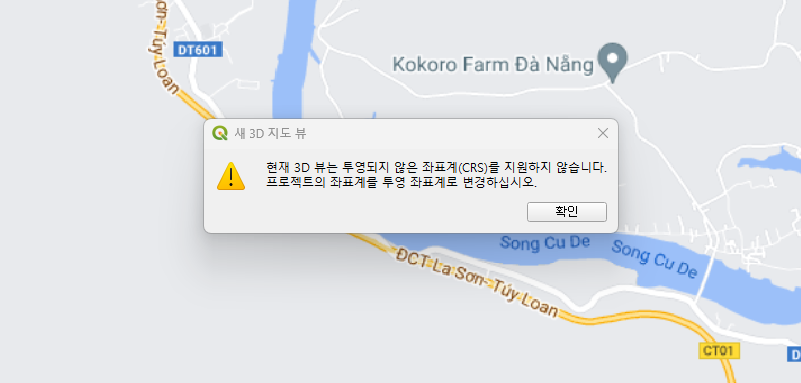

QGIS에서 3D 지도 뷰를 보려고 하니, 이와 같은 메시지가 나타났다.

현재 3D 뷰는 투영되지 않은 좌표계(CRS)를 지원하지 않습니다. 프로젝트의 좌표계를 투영 좌표계로 변경하십시오.

투영 좌표계로 변경하라니, 무슨 말일까?



애초에, 지구라는 타원체는 지표면이 매우 불규칙하여 완벽하게 구현하기 어렵다.

따라서, 각 나라마다 각자 적합한 타원체(WGS84, GRS80, Bessel 등)를 정의하여 사용한다.

투영시에도 각자 왜곡이 각자 덜하도록 용도, 지역등에 맞게 투영법(UTM, TM 등)을 선택한다.

(※ + ITRF와 같은 지구중심좌표계에 따라서도)



때문에 좌표계는 다양하게 존재할 수 밖에 없다.

이중에서 지리적 좌표계는 투영되지 않은, 투영 좌표계는 투영된 좌표계라고 이해하면 된다.



그리고 각각에 대한 특징은 아래와 같다

1. 지리적 좌표계 (EPSG:4326 - WGS 84):
   • 두 지점의 위도 및 경도로 좌표가 주어짐
   • 위도 37.7749, 경도 -122.4194 (샌프란시스코)와 위도 34.0522, 경도 -118.2437 (로스앤젤레스) 간의 직선 거리를 구하려할 경우, 지리적 좌표계에서의 거리 측정은 곡률이 고려되지 않아 직선 거리가 아닌 대원(원주경) 거리로 계산됨
2. 투영 좌표계 (예: UTM - EPSG:32610):
   • 같은 두 지점의 UTM 좌표로 좌표가 주어짐
   • 샌프란시스코의 UTM 좌표는 X: 551308, Y: 4163838이고, 로스앤젤레스의 UTM 좌표는 X: 352590, Y: 3777399
   • 투영된 좌표계에서는 직선 거리가 정확하게 계산됨

=> 투영된 좌표계는 지리적 좌표계의 곡률 문제를 해결하고, 거리, 면적 등을 정확하게 측정할 수 있도록 도와준다. 하지만 투영된 좌표계를 선택할 때는 해당 지역에 적합한 좌표계를 선택해야 한다.





결론적으로 3D 지도 뷰를 보려면, 그냥 우측에 있는 프로젝트 좌표계에서 알맞은 투영 좌표계를 선택하여 바꿔주면 된다.
